Диспетчеризация котельных
Система диспетчеризации и мониторинга котельной: аварийные сигналы, мнемосхема, журнал событий и оповещения дежурных в платформе МБорд
- Срок
- От 3 недель
- Что влияет на цену
- Число котлов и насосов, наличие интерфейсов у автоматики, число котельных
- Способы подключения
- Цифровой обмен по Modbus RTU и TCP. Для оборудования без интерфейса: аналоговые, дискретные и импульсные входы модулей ввода
- Что даёт
- Котельная в одном окне, аварии сразу, журнал событий, меньше обходов
Коротко о работе
Диспетчеризация котельной – это сбор показаний и состояний оборудования котельной в одну систему. Дежурный видит котлы, насосы, давление, температуры и загазованность на одном экране и получает аварийные сигналы сразу, а не на очередном обходе.
Система диспетчеризации котельной опрашивает автоматику котлов и насосов по цифровым протоколам и снимает сигналы с датчиков, где цифрового интерфейса нет. Состояния и аварии фиксируются с метками времени, поэтому разбор происшествия строится на данных, а не на воспоминаниях.
Котельная показывается на мнемосхеме: технологическая схема с текущими значениями в нужных местах. Мониторинг котельной на мнемосхеме удобнее списка цифр, когда нужно быстро понять, что происходит. Управлять котлами система не берётся: за работу оборудования отвечает его собственная автоматика, а диспетчеризация показывает, как она работает.
Что входит в систему диспетчеризации котельной
- 1
Датчики и сигналы
Давление, температура, расход, загазованность, состояние насосов и горелок, аварийные контакты котлов
- 2
Контроллеры объекта
Собственная автоматика котлов и насосов или наш контроллер сбора там, где своей автоматики нет
- 3
Шкаф диспетчеризации
Модули ввода-вывода, преобразователи интерфейсов, питание и канал связи с диспетчерским пунктом
- 4
Платформа МБорд
Мнемосхемы, текущие значения, пороги, журнал событий и оповещения дежурных. Работает на сервере предприятия
- 5
Рабочее место диспетчера
Компьютер с браузером и мобильное приложение для выездных инженеров, отдельная программа не нужна
- 6
Насосы и задвижки
Сигналы работы и аварии насосов, положение задвижек. Дежурный видит, что оборудование запущено и не стоит в аварии, не выходя на объект
Когда диспетчеризация котельной обязательна
Котельные, которые работают без постоянного обслуживающего персонала, по своду правил СП 89.13330 «Котельные установки» должны передавать сигналы об авариях и неисправностях на диспетчерский пункт, то есть дежурному персоналу, который принимает их круглосуточно. Без этого автоматическую котельную нельзя оставить без людей. Норма описывает функцию приёма сигналов, а не обязательное отдельное помещение с пультом.
Для котельных с постоянным персоналом диспетчеризация чаще всего вопрос экономики: централизованное наблюдение за несколькими котельными и сокращение ручных проверок, оперативное оповещение ответственных об аварии вместо обнаружения на очередном обходе, данные для разбора спорных ситуаций с подрядчиками и теплоснабжающими организациями.
Как проходит работа
Обследование
2–5 днейОпись котлов, насосов и автоматики, интерфейсы контроллеров, какие сигналы есть и каких не хватает
Перечень сигналов и проект
1–2 неделиСогласуем с заказчиком, какие параметры и аварии выводим, готовим схемы подключения и спецификацию
Монтаж и подключение
1–2 неделиШкафы диспетчеризации, недостающие датчики, кабельные линии, подключение к контроллерам оборудования
Настройка платформы
1 неделяМнемосхема по технологической схеме котельной, пороги, правила оповещения дежурных
Испытания и обучение
2–3 дняПроверяем прохождение каждого аварийного сигнала до диспетчера и обучаем дежурный персонал
Оборудование и стоимость
С каким оборудованием работаем
- Автоматика котлов и насосов с интерфейсом Modbus RTU или TCP
- Контроллеры Segnetics: модели SMH 5 подключаются без доработок платформы, если в программе контроллера настроен обмен по Modbus. Другие модели и программы проверяем на обследовании
- Датчики давления, температуры, уровня и загазованности с токовым выходом
- Дискретные сигналы: аварийные контакты котлов, состояние насосов, загазованность, пожарная сигнализация, двери
Если у оборудования нет цифрового интерфейса, снимаем сигналы через модули ввода. Перечень подключаемых сигналов согласуем до проекта
Как считаем стоимость
- Количество котельных, котлов и насосов
- Есть ли у оборудования цифровые интерфейсы или сигналы нужно снимать отдельно
- Сколько нужно мнемосхем и насколько они подробные
- Расстояние между котельными и диспетчерским пунктом, способ связи
Точную сумму называем после бесплатного обследования. Оборудование, монтаж, настройка платформы и мнемосхемы идут в расчёте отдельными строками
Что видно в платформе МБорд

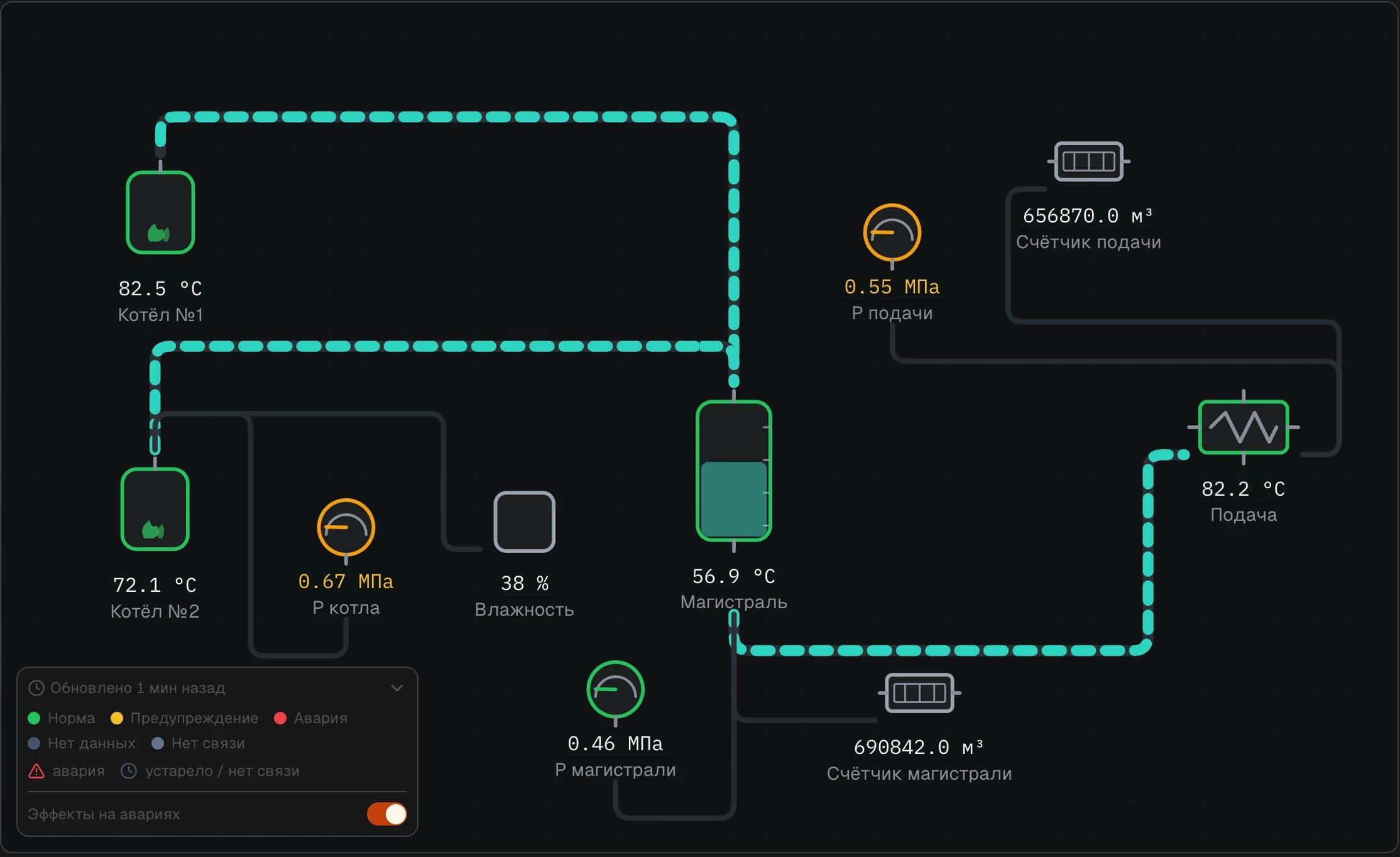

Дежурный видит оборудование на мнемосхеме с живыми значениями: котлы, давление, температуры, счётчики. Цвет показывает состояние каждого прибора, норма, предупреждение или авария, а отставшие или пропавшие данные отмечаются отдельно. При аварии или выходе параметра за порог ответственным приходит оповещение, событие остаётся в журнале, пока его не примут и не закроют
Что чаще всего спрашивают
Обязательна ли диспетчеризация котельной?
Для котельных без постоянного обслуживающего персонала да: СП 89.13330 требует передавать сигналы об авариях на диспетчерский пункт. Для котельных с персоналом это не требование, но диспетчеризация сокращает ручные проверки и ускоряет оповещение об авариях
Чем диспетчеризация котельной отличается от автоматизации?
Автоматика управляет котлами: поддерживает температуру, запускает горелки, отключает оборудование при аварии. Диспетчеризация показывает, как работает котельная, и передаёт аварии дежурному. Мы делаем диспетчеризацию и мониторинг, а с автоматикой котлов работаем как с источником данных
Можно ли вести несколько котельных из одного места?
Да. Все котельные видны в одной платформе, у каждой своя мнемосхема и свой журнал событий, а оповещения приходят ответственным за конкретный объект
Можно ли подключить оборудование разных производителей?
Да. Платформа обменивается данными по Modbus RTU и TCP, а оборудование без цифрового интерфейса подключаем через модули ввода. Совместимость каждой модели проверяем на обследовании
Нужен ли отдельный диспетчерский пункт?
Нужно разделять функцию и помещение. Функция обязательна там, где её требуют нормы: сигналы, например, от котельной без персонала должен круглосуточно принимать дежурный. Отдельное помещение с пультом для этого не требуется: рабочее место диспетчера – компьютер с браузером, а оповещения дублируются выездным инженерам в мобильное приложение МБорд. Как организовать дежурство на конкретном объекте, фиксируем в проекте
Как дежурный узнаёт об аварии?
Платформа показывает событие на экране с уровнем важности и отправляет оповещение ответственным. Событие остаётся в журнале, пока его не подтвердят и не закроют
Что будет, если пропадёт связь с объектом?
Потеря связи сама по себе считается событием: платформа сообщает о ней так же, как об аварии. Контроллеры объекта продолжают работать, а данные догружаются после восстановления связи, если оборудование их хранит
Сколько занимает диспетчеризация одной котельной?
От трёх недель от обследования до запуска. Пилотную котельную на 16 каналов мы запустили за две недели
Начните с обследования объекта
Инженер приедет, посмотрит, что есть на объекте, и подготовит решение со сроком и стоимостью. Бесплатно
