Узел учёта сточных вод под ключ
Коммерческий узел учёта стоков в безнапорных трубах и колодцах: обследование, проект, согласование с водоканалом, монтаж и акт допуска
- Срок
- От 3 недель до 2 месяцев с согласованием
- Что влияет на цену
- Диаметр и наполнение трубы, состояние колодца, объём строительных работ
- Документы на выходе
- Согласованный проект, исполнительная документация, акт допуска
- Нормативная база
- ПП РФ № 776 об организации коммерческого учёта воды и сточных вод
Коротко о работе
Узел учёта сточных вод – это не один прибор, а комплект: датчик уровня и скорости потока или мерный лоток с уровнемером, вычислитель с архивом, шкаф с питанием и связью, проект и акт допуска. По нему предприятие рассчитывается с водоканалом за водоотведение. Порядок определяют Правила организации коммерческого учёта воды и сточных вод, утверждённые постановлением Правительства № 776.
Если учёта стоков нет, их объём, как правило, принимается равным объёму потреблённой воды. Переплата возникает, когда заметная часть воды в канализацию не попадает: уходит в продукт, испаряется в градирнях, расходуется на полив. Если объёмы воды и стоков близки, отдельный узел может не дать экономии, и это видно на обследовании.
Учёт воды на вводе и сбор показаний со всех водомеров предприятия мы делаем в рамках АСКУВ. Эта страница про стоки: здесь другие приборы, другие условия монтажа и свои требования водоканала.
Из чего состоит узел учёта стоков
- 1
Датчик уровня и скорости
Измеряет уровень и скорость потока в трубе с неполным наполнением, вычислитель пересчитывает их в расход. Тип датчика выбираем по диаметру, наполнению и загрязнённости
- 2
Измерительный участок
Прямая труба или мерный лоток перед датчиком, без поворотов, перепадов и подпора. Требования к длине задаёт паспорт прибора, поэтому проверяем их на обследовании
- 3
Вычислитель и архив
Пересчитывает уровень и скорость в расход, хранит часовые и суточные архивы, которые требует водоканал, и передаёт данные по цифровому интерфейсу
- 4
Шкаф на поверхности
Питание, защита от влаги и канал связи. Вынесен из колодца, чтобы электроника не страдала от сырости и подтопления
- 5
Кабельная трасса
Кабель от датчика в защитной трубе с герметичным вводом в колодец. Длину и способ прокладки закладываем в проект
- 6
Платформа МБорд
Расход и объём стоков, архивы, пороги и оповещения. Если вода на вводе тоже подключена, объёмы водопотребления и стоков сравниваются за любой период
Когда нужен учёт сточных вод
Требование учитывать стоки водоканал прописывает в технических условиях и договоре водоотведения. Чаще всего оно касается предприятий, у которых объём стоков заметно отличается от водопотребления: часть воды уходит в продукцию или испаряется, в канализацию попадают ливневые и технологические стоки, или у предприятия есть собственный источник воды.
Стоки сложнее водоснабжения. Поток идёт самотёком, в неполном сечении трубы, с загрязнениями и осадком, а колодец – сырая и агрессивная среда с риском подтопления. Расходомер для напорной трубы здесь не работает: нужны приборы, которые измеряют уровень и скорость потока, или мерный лоток с уровнемером.
Канализационный колодец относится к газоопасным местам, поэтому монтаж и обслуживание в нём ведутся по правилам для газоопасных работ. Электронику выносим в шкаф на поверхности, а в колодце остаётся только датчик.
Как проходит работа
Технические условия
по срокам водоканалаПолучаем и разбираем технические условия ресурсоснабжающей организации
Обследование
1–3 дняДиаметр и наполнение трубы, подпор и осадок, состояние колодца, место для шкафа, условия для питания и связи
Проект узла
1–2 неделиПодбор прибора под фактический расход стоков, схема, спецификация и состав проекта, который принимает водоканал
Согласование
от 2 недельПодаём проект, ведём переписку и дорабатываем по замечаниям до согласования
Монтаж и пусконаладка
1–2 неделиУстановка датчика в колодце и шкафа на поверхности, кабельная трасса, при необходимости работы по колодцу или лотку, настройка вычислителя
Допуск узла
1–2 неделиВызов представителя водоканала, пломбирование, акт допуска и подключение к платформе
Оборудование и стоимость
С какими приборами работаем
- Уровнемерно-скоростные расходомеры для безнапорных труб
- Мерные лотки с уровнемером для открытых каналов
- Электромагнитные расходомеры для напорных участков канализации, например после насосной станции
- Вычислители и регистраторы с архивом и интерфейсом RS-485
Тип прибора выбираем по результатам обследования колодца: от наполнения трубы, загрязнённости и условий монтажа зависит, какой метод измерения даст допустимую точность
Как считаем стоимость
- Диаметр трубы, наполнение и загрязнённость потока: от них зависит тип прибора
- Состояние колодца: подходит ли существующий или нужен ремонт, новый колодец или лоток
- Расстояние до места установки шкафа и подвода питания
- Требования технических условий водоканала к проекту и передаче данных
Точную сумму называем после бесплатного обследования. Проект, согласование, оборудование, монтаж и допуск идут в расчёте отдельными строками

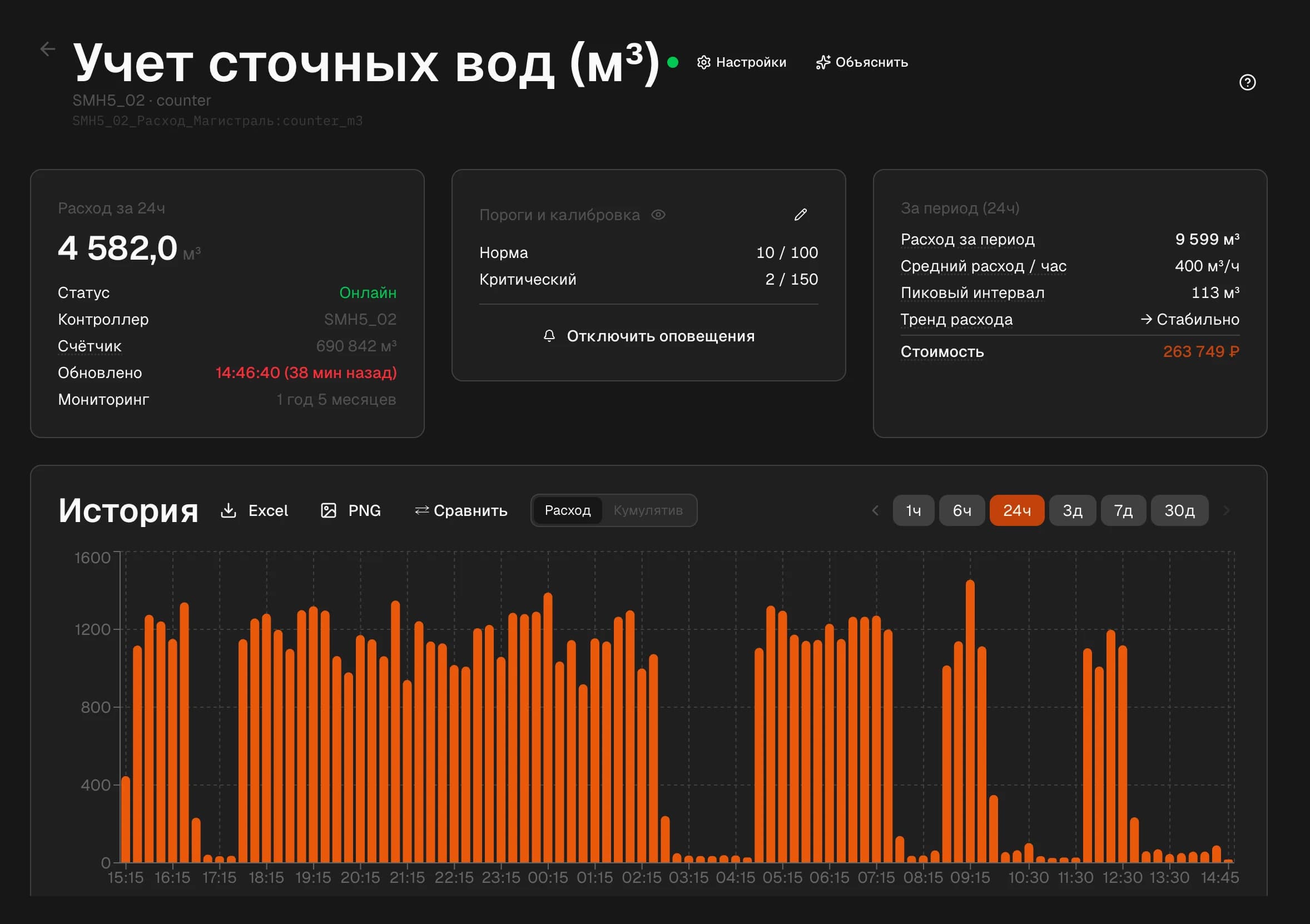

Что видно в платформе МБорд
Показания узла приходят в МБорд с заданным интервалом. Видно расход стоков за сутки и по каждому интервалу, показания счётчика, пороги нормы и аварии и стоимость водоотведения за период. Если датчик перестал передавать данные, платформа это отмечает. Когда вода на вводе тоже подключена, объёмы водопотребления и стоков можно сравнивать за любой период
Что чаще всего спрашивают
Обязателен ли учёт сточных вод?
Это определяют технические условия и договор водоотведения. Если учёта стоков нет, их объём обычно считается равным объёму водопотребления. Для предприятия, где часть воды уходит в продукт или испаряется, это означает оплату стоков, которых не было
Почему для стоков нужен особый прибор?
Сточные воды текут самотёком и не заполняют трубу целиком, а расходомеры для водопровода рассчитаны на полное сечение. Для стоков применяют приборы, которые измеряют уровень и скорость потока, или мерный лоток с уровнемером
Можно ли поставить прибор в существующий колодец?
Часто да. На обследовании проверяем диаметр и наполнение трубы, подпор, осадок и состояние колодца. Если условия не подходят, предлагаем мерный лоток или новый измерительный колодец
Чем это отличается от АСКУВ?
АСКУВ собирает показания всех приборов учёта воды на предприятии. Узел учёта стоков – отдельный коммерческий узел на выпуске в канализацию. Его можно подключить к той же системе и видеть воду и стоки рядом
Сколько длится согласование с водоканалом?
Обычно от двух недель, срок зависит от водоканала и замечаний к проекту. Подачу, переписку и доработки ведём сами
Работаете ли вы с Водоканалом Санкт-Петербурга?
Да, согласуем проекты узлов учёта с ГУП «Водоканал Санкт-Петербурга» и с ресурсоснабжающими организациями других регионов
Начните с обследования объекта
Инженер приедет, посмотрит, что есть на объекте, и подготовит решение со сроком и стоимостью. Бесплатно
